轴的分类

发布时间:2023-09-08 16:06:26

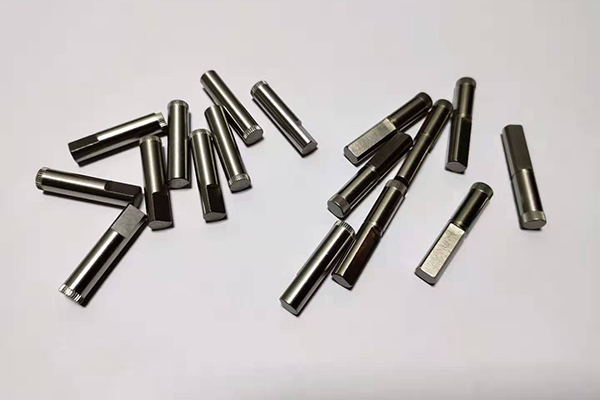

　根据轴上有无阶梯分类。可以分为光轴和阶梯轴。光轴常由冷拉圆钢制成，可以减少轴加工轴外圆的工时，有时候用到微型电机。阶梯轴能够轻松安全可靠地安装很多不同类型的零件，因此大部分电机都是采用这种轴。

　　阶梯轴可以分为单向阶梯轴(阶梯直径从轴的一端到另一端逐渐减少)和双向阶梯轴(阶梯直径从轴的中间到两端逐渐减少)
　　根据轴加工制造方式分类。可以分为圆钢轴(热轧圆钢车床轴)、锻造轴(模锻件轴)和焊接轴(径向筋焊接轴)。
　　热轧圆钢车床制造出来的轴是中小型电机中经常出现的轴。45优质碳素结构钢最常用作轴材。针对低功率电机，有些选用Q235普通碳钢。毛胚直径应依据轴的最大的直径再加上加工余量去选择。因此，切割量会比较大。直径超出100毫米的轴应选用锻造轴。锻钢的机械强度高，铸造出相近阶梯轴的形状能节省原材料和切割时长。针对机械强度要求比较高大型轴，如汽轮发电机的轴，一般采用合金钢模锻件。用径向肋替代转子支架焊接轴能够增加转子腔的通风面积。但焊接筋条时，很容易引起轴的形变，焊接后必须经过退火处理。在机床上生产加工的时候又不连续性切削，对数控刀具非常不利。鉴于焊缝普遍存在，轴的疲劳极限显著减低，因此不太适合高速电机.
